WEFAX en NAVTEX: betrouwbare radioberichten in het satelliettijdperk

Radiocommunicatie via langegolf, middengolf en kortegolf biedt voor de scheepvaart onvervangbare toegang tot weers- en veiligheidsinformatie. Twee technologieën verdienen hierbij speciale aandacht: WEFAX en NAVTEX. Deze systemen leveren met beperkte bandbreedte en eenvoudige ontvangers essentiële data, en blijven bruikbaar ondanks de komst van satellietcommunicatie.

Wat is WEFAX en hoe werkt het

WEFAX, ook bekend als weerfax of HF-fax, is een systeem voor het verzenden van zwart-wit weerkaarten via kortegolf. Het systeem maakte oorspronkelijk gebruik van facsimile-technologie, waarbij gedrukte kaarten gescand worden lijn-voor-lijn en omgezet in radiosignalen. Zo’n signaal kan worden ontvangen zonder internet of moderne infrastructuur. Dankzij kortegolfverbindingen blijven weerkaarten voor schepen op zee altijd toegankelijk.

Afbeelding: WEFAX bericht van Royal Navy, Northwood (UK) (voor grotere weergave klik op afbeelding)

Bij de technische opzet wordt gebruikgemaakt van enkelzijband-modulatie (SSB), waarbij een kleine frequentieverschuiving grijstinten in weerskaarten definieert. Bij USB-ontvangst ligt de afstemming meestal 1,9 kHz onder de draaggolf. Het signaal vertoont zwart bij ongeveer 1500 Hz en wit rond 2300 Hz. Vaak wordt een overdrachtsnelheid van 120 lijnen per minuut gebruikt; andere waarden, zoals 60 tot 240 lijneb per minuut, zijn ook mogelijk.

Wat is NAVTEX en hoe functioneert het

NAVTEX staat voor Navigational Text Messages, vroeger bekend als Navigational Warnings by Telex. Het is een internationale automatische radiotelexdienst voor de verspreiding van maritieme veiligheidsinformatie (MSI), waaronder navigatie- en weerswaarschuwingen, en zoek-en-reddingsberichten. Uitzending vindt plaats via middengolfzenders vanaf kuststations, zowel in het Engels (op 518 kHz) als in lokale talen (op 490 kHz). NAVTEX maakt deel uit van het WWNWS en GMDSS, waarvoor bepaalde schepen onder SOLAS-verplichtingen zijn uitgerust met ontvangstapparatuur.

Een NAVTEX-bericht bevat een zendgebiedindicator en een onderwerpindicator. Hierdoor kan de ontvanger irrelevante berichten negeren. De transmissie gebeurt in FEC-modus en heeft doorgaans een bereik tot ca. 300 zeemijlen.

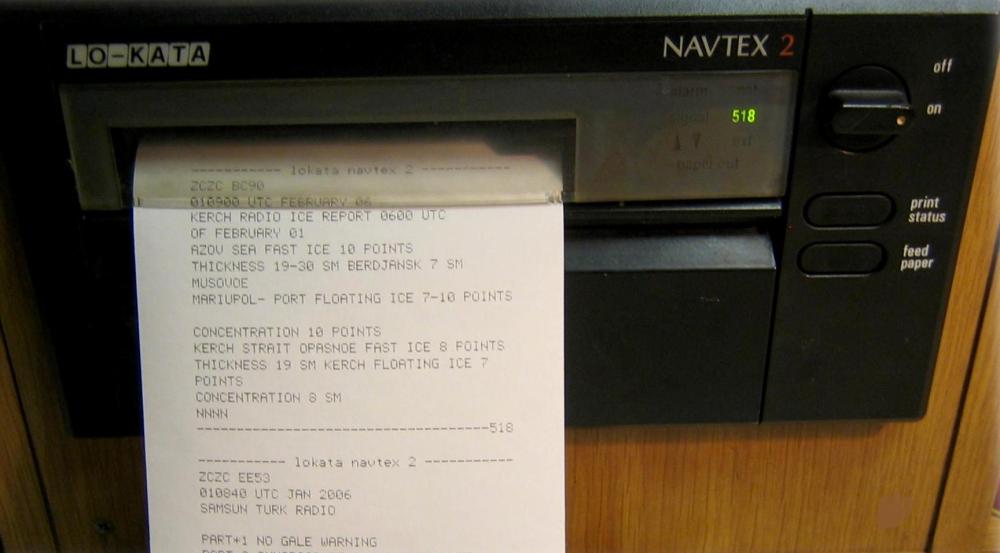

Afbeelding: NAVTEX-ontvanger met bericht (voor grotere weergave klik op afbeelding)

Waarom WEFAX en NAVTEX ondanks satelliet nog steeds essentieel zijn

Satellietcommunicatie heeft een grote dekking, maar vergt complexe apparatuur en is afhankelijk van infrastructuur. In veel gebieden op zee zijn de satellietkosten hoog of is de ontvangst onbetrouwbaar. WEFAX en NAVTEX draaien op eenvoudige radio-ontvangers die robuust zijn en weinig onderhoud vergen. De frequente uitzendingen en het gebruik van vrije radiofrequenties maken ze gratis toegankelijk voor elk schip binnen ontvangstbereik.

Daarnaast zit achter WEFAX een bewezen technologie die beeldinformatie levert in gebieden zonder internet of andere moderne systemen; de kortegolfband is wereldwijd beschikbaar en resistent tegen uitval. NAVTEX daarentegen biedt tekstuele veiligheidsmeldingen automatisch en gestructureerd, ook bij uitval van andere communicatiemiddelen.

Samenvattende eigenschappen

• WEFAX: zendt weerkaarten via kortegolf (3–30 MHz), met SSB-modulatie, typischerwijze 120 lijnen per minuut en variabele IOC-modi. Ideaal voor visuele weersinformatie, ook bij beperkte bandbreedte.

• NAVTEX: automatische tekstberichten via middengolf (490/518 kHz), gebruikmakend van FEC (SITOR-B), met internationale dekking voor navigatie- en weerswaarschuwingen. Soms ook op hogere frequentie (HF) zoals 4209,5 kHz.

Het gebruik via verschillende radio-golflengten (lange-, midden- en kortegolf) verhoogt de kans dat schepen minstens één kanaal bereiken bij verschillende omstandigheden. WEFAX via kortegolf geeft visuele kaarten, NAVTEX biedt belangrijke tekstberichten via middengolf en HF als back-upoptie.

Waarom blijft het functioneel

Door hun eenvoud, lage kosten voor de eindgebruiker, wereldwijde beschikbaarheid en betrouwbaarheid blijven WEFAX en NAVTEX waardevol. Ze vormen een fundament voor maritieme veiligheid, vooral wanneer satelliet of internet ontoegankelijk is. Verder vormt NAVTEX een verplicht onderdeel van internationale regelgeving (SOLAS, GMDSS), waardoor veel schepen het zelfs wettelijk aan boord moeten hebben.
